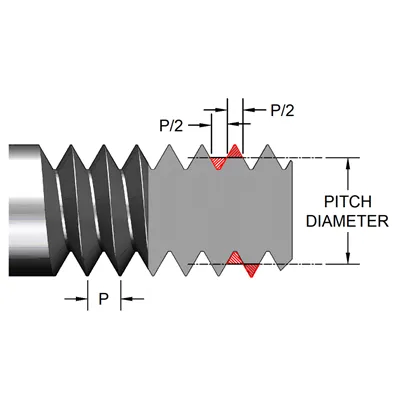

Tenpriemerje priemer imaginárneho valca (tiež nazývanýtónaleboefektívny priemer) kde sa pretína body profilov párenia profilov vlákna. Je to kľúčová dimenzia, ktorá priamo určuje, či sa dve závitové časti správne zapadnú a zdieľajú načítanie.
Pre prevodové stupnekruhje cesta sledovaná kontaktnými bodmi pozdĺž línie centier medzi dvoma prevodmi; priemer tohto kruhu jepriemer.
Na rozdiel odVonkajší priemer (OD)alebovnútorný priemer (ID),priemerje relatívne necitlivý na povrchové škrabance alebo normálne opotrebenie, a preto zostáva spoľahlivým funkčným meraním.
Ďalšie dôležité parametre vlákna
- Hlavný priemer- Najväčší priemer meraný cez hrebeň vonkajšieho vlákna.
- Menší priemer- Najmenší priemer meraný v koreňoch vonkajšej nite (alebo najmenší priemer interného vlákna).
- Hrebeň- Vyčnievajúca horná časť vlákna pre interné aj externé vlákna.
- Zakorenenie- spodok drážky medzi dvoma susednými bokmi vlákna.
- Uhol závitu- Zahrnutý uhol medzi bokmi zubov meraný v axiálnom kríži -.
- Boky- priamy povrch, ktorý spája hrebeň a koreň.
- Pitch- Axiálna vzdialenosť od bodu v jednom závite do zodpovedajúceho bodu na nasledujúcom závite, meraná rovnobežne s osou.
Tri metódy na meranie priemeru tónu
Rozumieme štruktúre vlákna; Tu sú bežné metódy merania prepriemer:
1. Metóda troch drôtov
Do nite vložte tri vodiče precízne (dva na jednej strane a jeden na opačnom prípade), zmerajte cez vodiče vonkajším mikrometrom a potom vypočítajte priemer rozstupu pomocou štandardného vzorca. Táto metóda je presná a široko používaná vo výrobe a metrológii.
2. Gage závitového závitu a závitové krúžky
Pre interné vlákna a závitové krúžkové meradlá pre externé vlákna používajte meradlá zátky vlákna. Ak vlákno akceptuje príslušný obrys (alebo obidve GO/NO - GO meradlo), priemer výšky tónu je v zadanej tolerancii. Tento prístup je jednoduchý a poskytuje rýchle hodnotenie GO/NO -.
3. Optický komparátor
Pripevnite vlákno na projektor (optický komparátor), zväčšíte profil a porovnajte ho priamo s hlavnou šablónou, aby ste si prečítali priemer tónu. Táto metóda je užitočná na kontrolu a vizuálne overenie, s presnosťou v závislosti od zväčšenia a rozlíšenia šablón.
